系统结构

PMCS能源管理控制系统结构一般由三部分组成：

1) 管理层

PMCS能源管理控制系统的管理层是由一台或多台服务器，工作站，以太网交换机，打印机等设备组成，其主要任务是收集现场设备的各种信息并建立数据库。通过友好的人机界面和强大的数据处理能力，实时监测现场设备的运行状态、运行参数和故障信息，并能对设备实施远程遥控，是系统与运行人员之间交互的接口。

2) 通讯层

通讯层的主要任务是收集本地的各种信息，并将信息通过以太网上传给管理层，实现现场设备的监视、测量和控制管理等功能。

3 ) 设备层

设备层由继电保护装置、多功能仪表、多回路监测装置、其他智能采集设备等组成。PMCS能源管理控制系统采用分层分布式的设计思想，系统结构分为管理层、通讯层和设备层三层网络结构。系统网络发生故障不影响现场设备层装置的测量和保护功能。管理层的PMCS能源管理控制系统软件，可以提供清晰透明的各类

电参量数据，通过这些数据，管理员可以清楚了解各个设备运行情况和耗能情况。PMCS能源管理控制系统软件通过模块化的功能界面，可以方便地进行电力参数信息查询和系统的远程遥控、遥调等功能。系统软件通过一个主入口界面，方便地进入各种功能模块界面：

— 基本功能模块界面：地理位置信息功能模块界面、电器系统图形监控功能模块界面、系统信息报表管理功能模块界面、系统日志管理功能模块界面等。

— 高级功能模块界面：系统网络监视功能模块界面、电网质量管理功能模块界面、电量管理功能模抉界面、负荷管理功能模块界面等。

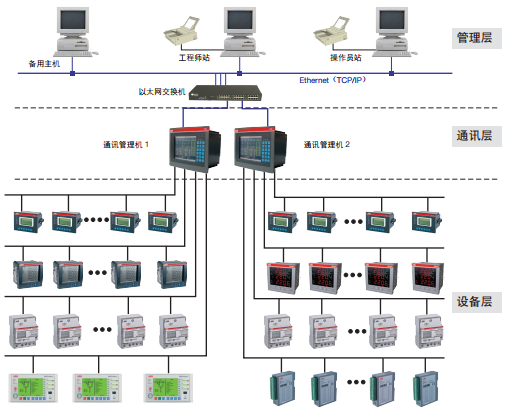

三层网络拓扑结构图
