伊朗布什尔石化公司是伊朗非常著名的石化公司，也是布什尔省最大的石化公司，每年生产超过500万吨的硫、乙烯、聚乙烯、甲醇、乙酸、乙二醇和乙烯，承接了很多大型石化项目，并和伊朗国家石化公司有着密切联系。本次空分项目位于伊朗阿萨鲁耶，由杭州杭氧股份有限公司负责提供设备成套和实施。

系统要求

本项目使用两台16000 KVA容量的变压器将两路20 KV进线变为6.3KV后给设备供电使用，系统设置一套配电监测和控制系统PDCS负责整个电力系统的监测和报警，并且实现与DCS系统通讯、甩负荷、应急柴发启动等功能。为此系统要求配置一套RTU设备，实现以下功能：

-- 冗余配置

必须有2个独立的处理器（CPU冗余）、2个独立的存储器、2个独立的电源和2套独立的通讯卡组成，2套RTU同时工作，一套作为另一套的备份。

-- 甩负荷控制

采集各回路的状态信息和电量信息，按照预先设置的逻辑判据在必要时根据负荷的重要等级逐步切除部分负荷，保证重要负荷的稳定运行。

-- 上下级通讯

实现对所有现场设备的通讯采集并按照规定的通讯协议转发给上级系统，所有的微机保护装置与RTU通讯要求采用国际标准的IEC61850通讯规约

-- IO信号采集和控制

RTU提供400点的开关量输人和200点的输出，所有上传SCADA系统的IO信息带时标功能，所有IO模块支持热插拔并有状态指示灯

-- 逻辑编程功能

联锁逻辑保证柴发的正确启停等

系统配置

-- MicroSCADA系统2套 ，运行方式为双机热备

-- RTU屏一面，含2套RTU560 , 冗余配置

-- 主变保护屏一面，保护采用RE_615系列

-- 微机保护装置25台 ，保护采用RE_615系列

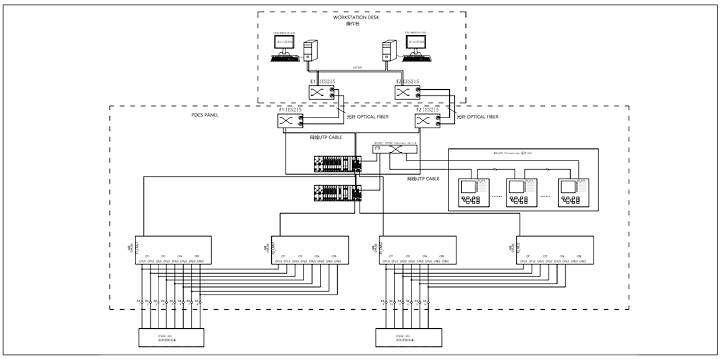

系统结构

-- 所有保护提供2个RJ45以太网口按照旧C61850通讯协议通过以太网交换机与2台冗余RTU560通讯

-- 所有其他智能设备提供1个RS485串口按照MODBUS通讯协议以并接方式与2台冗余RTU560通讯

-- 2台冗余RTU560的RJ45以太网口分别通过光电转换向系统层提供2个独立的以太网段

-- 两台监控主机分别与两个独立的以太网段连接实现双网冗余通讯和双机热备
